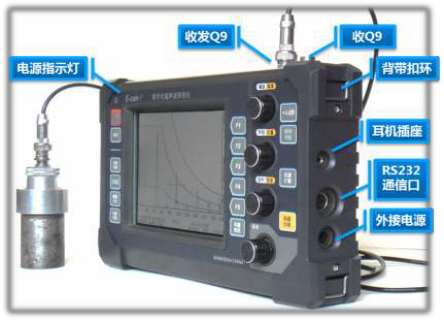

XUT-90数字超声波探伤仪

(1) 采用 TFT 工业彩色液晶显示屏（320x240，5.7 英寸），LED 背光灯，省电，寿命长，可 靠。
(2) 等效采样频率 200MHz，耗电少，完美显示波形细节。
(3)本机耗电仅 2W 左右。采用 4 节 5 号 2500mAh Ni-MH 可充电池可连续工作约 5 ~ 6.5
小时，应急时也可使用普通 5 号碱性电池。与使用定制锂电池板相比，电池更新费相 当低，也省去购买原厂电池的麻烦。
(4) 一般的探伤仪，显示屏上水平轴的声程分度固定为 10 等分，在细调声程范围时，每等 分所代表的声程也缓慢变化，使声程估算很不方便。本公司首创整数可变等分分度， 每等分代表的声程始终是 1、2、5、10 的整倍数，估算回波声程非常直观。
(5) 发射脉冲为负方波，宽度可调，使探头发射效率提高，回波增大，提高了发现小缺陷的 能力。
(6)有本公司首创的回波显示区左右分屏显示模式，左屏显示一次底波前的缺陷波，右屏
显示高次底波例如 10 次底波高度，使平板探伤时，近处看得清，远处看得见。
(7) 有与众不同的波形扩展功能，扩展程度和进波门宽度无关（市场上绝大多数产品和进 波门宽度有关，为改变宽展程度，要反复操作），可以任意连续改变扩展程度，波形 扩展后，仍可调延时，这样可细看任一部位，退出扩展时返回到原来的声程、延时。
(8) 设有扩展点指示功能。打开扩展后，在水平轴下方显示一个小三角形，指示该点就是 扩展点，声程改变时，该点上的回波位置不会改变。
(9) 回波图冻结前，无论声程大小，冻结后可全范围调节声程、延时及波形扩展，可方便 仔细分析不同处的回波。
(10) 报警音量分强中弱三档可调，还可外接耳机以适应大噪声工作环境。
(11) 多功能电源监示功能，显示屏左下角循环显示电压、电流、放电量，使操作者对电池情 况心中有数。
(12) 有动态波形描绘功能，能画出动态波形曲线（移动探头同回波高度的关系），便于分析 缺陷性质。
(13) 具有界面波锁定功能，可使用液浸法探伤或测厚。界面波被锁定在声程起点（声程零点），这样界面波的抖动被消除掉，缺陷回波或工件底波也就不会抖动了，整个显示 区都可以用来显示回波，并可任意改变声程，而不影响对界面波的锁定。又在显示屏 右上角开设一个 64x40 点的小窗口，类似电视机的画中画功能，在小窗口内实时显示 界面波锁定情况。
(14) 可预设 30 个探伤配置通道，不必再带试块到现场校调。
(15) 可存 127 幅回波及参数，4000 个测厚数据。
(16) 有一个测量闸门（又称进波门），由实线显示，和一个失波报警闸门（又称 B 门），由虚 线显示，失波门不用时可关闭。
(17) 实时显示进波门内最高回波的声程、高度、缺陷等效孔径等参数，各种参数每秒刷新约
4次（刷新太快反而看不清）。
(18) 能测量材料声速、探头延时及 K 值。
(19) DAC，AVG 曲线自动生成，能随增益、声程、延时（平移）改变而浮动。在制作 DAC 曲线多点采样时，采样次序任意（不要求采样点由近到远，可以跳着采样，这样可减 少试块翻动次数），多点采样时，中途也可调增益、声程、延时。制作 AVG 曲线时，也可对底波采样。
(20) 斜探头探伤时，2 到 4 次波深度根据板厚自动计算并以 Y2 到 Y4 表示。
(21) 有峰值记忆、回波包络功能。峰值回波或包络线以虚线显示，而实时回波仍以实线显示， 虚实线的颜色可以不同，使操作者能实时观察到二者之间的关系。
(22) 有 B 扫功能，能显示工件横截面。
(23) 高速自动高度功能。按一次自动高度键，进波门内的回波能在 1 ~ 2S 内调到约 80%高 度，按一次键调一次，这样能快速改变增益，从而把回波调到合理高度。
(24) 有日历时钟显示并在贮存回波图时，自动记录存图时间。
(25) 距离（时间）一增益提升功能，提高远处回波幅度。
(26) 具有搜索灵敏度增加 ON/OFF 开关，可在搜索/定量间快速切换。搜索灵敏度增加设定 范围为 0 ~ 20dB。
(27) 抑制功能不影响线性。
(28) 有 RS-232 通讯口，向 PC 机传送记录数据后，在 PC 机上输出报告（免费提供编辑软件）， 并打印。
(29) 有相对增益置零键，可直读增益变化量。如习惯以衰减量表示的话，可先把增益调最 大，再按此键后，看相对增益的数值就是衰减量。
(30) 在用斜探头时，声程刻度也可以同时显示二排刻度值，分别代表水平分量和垂直分量， 不必再来回切换。知道二个方向的分量值，就能确定缺陷位置。
(31) 声程延时量快速回零功能。按下延时编码旋钮 0.6S，延时量快速回零。
(32) 有曲线位置提示功能，如已制作的 DAC 或 AVG 曲线不在显示屏显示区内，在改变增 益、声程、延时后，会提示曲线位置是太高还是太左或太右，帮助判断正确的操作方 向（仅在 7 号菜单设此功能）。
(33) 本机采用大信号检波以改善线性，扩展动态范围。
(34) 有二种测厚模式（始波到底波模式或底波到底波模式），满足不同测厚要求。
(35) 快速起动，按电源开关 3S 后即可探伤。关机 1S 后，即可再开机回到原来状态，这样 就能在探伤间歇期通过关机来延长电池使用时间。
(36) 为能让初学者快速掌握超声波探伤基本知识，特设 0 号通道简化不常用的功能，简化了仪器操作，只要在 16 号菜单上输入 5 个参数，就能试探了。

技术参数

周到的售后服务：
1）本仪器自售出之日起7天内在保证外观及仪器完好无损情况下可无条件退货（运费自付）；
2）自售出之日起15天内，如发生性能故障，且产品和包装保证完好无划伤的情况下，可更换同型号产品，但人为损坏除外；
3）产品自售出之日起保修2年和终身维护，但配件不在保修范围内；
4）保修服务只限正常使用下有效；
5）保修期间由我公司提供邮寄费
