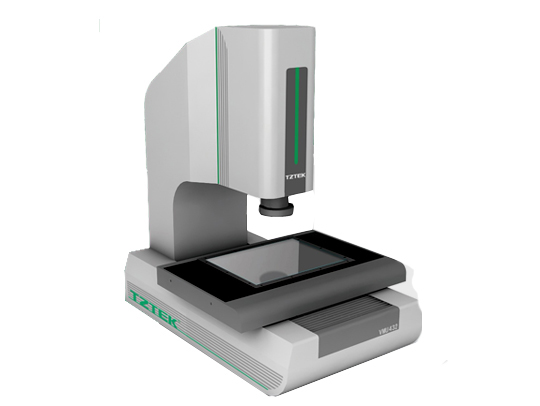

自动影像测量仪
VME是面向基础级测量应用而研发的经济型全自动影像测量仪,采用业内独创电子卡位镜头,灵活性的人工变倍,最优化的软硬件配置,实美实现各种测量需求,广泛应用于模具、精密五金、手机面板、玻璃、触摸屏等行业。


仪器特点
◆ 实现XYZ三轴CNC全自动测量;
◆ 三轴CNC控制系统,稳定安全地控制平台移动;
◆ 6环8区可控光源系统,智能实现256级亮度调节;
◆ 进口工业数字彩色相机,满足清晰观察和稳定测量的需求;
◆ 配备世界级顶尖影像测量软件Vispec,测量功能全备;
◆ 可设置自动测量任务,高效快速完成批量测量;
◆ 业内独创的电子卡位镜头,轻松实现倍率切换,无需重新标定;
◆ 可根据用户需求,加装激光、探针等各种附件;
◆ 多样化的输出报告、SPC数据分析。
技术参数 :

型号

VME222

VME322

VME432

VME542

行程(mm)

200×200×200

300×200×200

400×300×200

500×400×200

外部尺寸(mm)

1040×740×1620

1040×740×1620

1240×800×1620

1440×1000×1620

重量(kg)

240

250

310

400

承重(kg)

25

25

25

25

测量精度

XY轴*

E2=(2.5+L/200)μm

E2=(3.0+L/200)μm

Z轴**

E1=(5.0+L/200)μm

速度

XY轴

200mm/S

Z轴

100mm/S

光栅尺

1.0μm分辨率

CCD

1/2"CCD 黑白/彩色

光源

轮廓光

LED冷光源,256级亮度可调

表面光

6环8区LED冷光源,各段独立操控,256级亮度可调

同轴光

可选配,参数同轮廓光

光学系统***

6.5:1可变倍,放大倍率29~163或58~326

软件

Vispec测量软件(VMC版)

运动控制

自主专利的CNC直流伺服系统

保修期

1年

工作环境

温度20℃±2℃,温度变化<2℃/hr,湿度30~80%

振动<0.002g,低于15Hz

电源

220V/50Hz/10A





*   L表示测量长度,以毫米为单位。

**  Z轴的机械精度,聚焦的精度与工件表面有很大关系。

*** 放大倍率为近似值,具体值与显示器的尺寸以及显示器的分辨率相关。







产品优势:



1、 全自动四轴程式控制(全自动批量测量)




测量时,适当的倍率测量会得到比较精确的值,所以比较大的测量对象用小倍率测量,而细微的地方用大倍率来测量,而变倍也必然在程式中循环使用!



2、 平台随意移动功能

平台移动的方式越灵活,也就代表软件的可操作性越强,技术性能越好。天准公司移动床台的方式多达8种。是现在所有机台移动方式最多的。

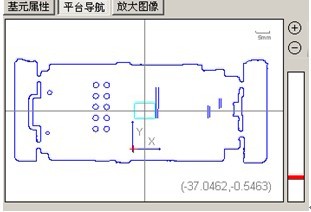

平台导航为其中的一种移动方式,只需要双击图中的任何位置,测量图像显示区就会移动到使用者需要移动到的地方,方便快捷。



3、光源六环八向功能(含自动打光)


可以分四十八个区块任意区块进行自动打光



关于自动打光的说明:基本上一般客户是要做MSA这项检测的,对于同一工件,理论的值是完全一样的,但是因为不同的人对光源亮度所作出的调整是不一样的,光源太亮,会噬边,测量值变大;光源太暗,毛边会明显,测量值会变小。一般在10%的光源变化情况下,差别会是0.02mm,这是很多客户所不能接受的。自动打光则消除了这一矛盾,用自动打光,不同的人测量值都非常的接近,且接近于真实值。





4、超强的自动寻边功能

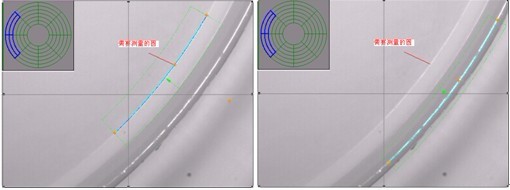

针对白色,乳白色和纯透明的工件,包括玻璃表面划痕均能进行很好的测量





5、高度测量功能(平面度准确性)


以上数据是一组普通工件的高度测量的精度,可以看得出对于高度测量的精准度,平面度的计算是通过高度测量进行计算的,高度测量越精确,则平面度的结果就越精确,否则平面度的值并没有实际的意义。

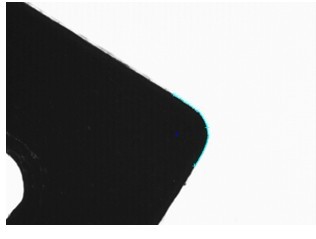

6、自动测量R角功能


R角的测量一直是一个头疼的问题,特别是小于90度的弧度,其测量误差非常大,这并非是测量精度的问题。天准公司采取自动扫描抓取R角功能,能有效的减少R角测量所形成的误差,且能够增强其稳定性,是测量R角的最佳选择。



7、   坐标人性化功能


对于拼版形的产品,可以任意设置不同的坐标系,以达到客户只需要设置一次标准值和一次公差的功能,所有的公差与标准值在复制、平移和旋转后不需要重新设置。而所有基元的坐标与单版的相对坐标都是一样的。即例图中有填充色圆的坐标理伦值应该是一样的。

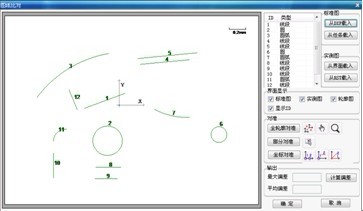

8、   图纸比对功能



应用行业
         机械、电子、模具、注塑、五金、橡胶、低压电器,磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机(电脑)、液晶电视(LCD)、印刷电路板(线路板、PCB)、汽车、医疗器械、钟表、仪器仪表等。

测量对象
         LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件(连接器、接线端子)、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、、轴承、五金件、冲压件、筛网、试验筛、水泥筛、网板(钢网、SMT模板)等。

测量元素
         长度、宽度、高度、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角等。
