产品型号：VMG龙门自动影像测量仪
产品特点：全自动测量四轴CNC控制系统，
售后服务：福建本地服务
联系电话0592-5701967 联系在线客服
电话咨询VMG龙门自动影像测量仪
产品特点：全自动测量四轴CNC控制系统，
产品详细简介：

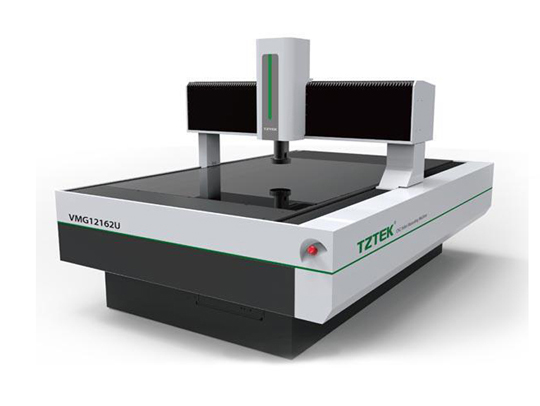

VMG龙门自动影像测量仪专为大尺寸测量而设计，其最大行程达2520×2020mm，适用于PCB、LCD、钣金、航空航天等行业的大行程测量。它采用移动桥式结构，汇集了行业内最先进的设计理念，以最完善的设计和最严格的生产流程控制，确保机台的精度和稳定性。
仪器特点 ：
◆ 移动桥式结构，大行程全自动测量，四轴CNC控制；
◆ 精密花岗岩机台，精度高、稳定性好；
◆ 全鼠标、手柄式的自动化控制，简单易用；
◆ Renishaw开放式光栅尺，精度高、稳定性好；
◆ 进口自动变倍光学镜头，可实现自动变倍测量；
◆ 可程控6环8区环形表面光源，LED轮廓光源，同轴光源；
◆ 自动对焦测高，可加装接触式测头；
◆ Vispec全自动影像测量软件；
◆ 提供多种规格标准配置，并可根据要求进行个性化定制。
技术参数 ：
| 型号 | VMG662 | VMG962 | VMG1292 | VMG15122 | |
| 行程(mm) | 620×620×200 | 920×620×200 | 1220×920×200 | 1520×1220×200 | |
| 外部尺寸(mm) | 1320×1040×1620 | 1620×1040×1620 | 2000×1400×1620 | 2440×1700×1620 | |
| 重量(kg) | 1100 | 1400 | 2350 | 3000 | |
| 承重(kg) | 80 | 80 | 60 | 60 | |
| 测量精度 | XY轴* | E2=(3.0+L/200)μm | E2=(4.5+L/200)μm | ||
| Z轴** | E1=(5.0+L/200)μm | ||||
| 速度 | XY轴 | 300mm/s | |||
| Z轴 | 100mm/s | ||||
| 光栅尺 | Renishaw光栅尺 | ||||
| CCD | 1/2"CCD 黑白/彩色 | ||||
| 光源 | 轮廓光 | LED冷光源，256级亮度可调 | |||
| 表面光 | 6环8区LED冷光源，各段独立操控，256级亮度可调 | ||||
| 同轴光 | LED冷光源，256级亮度可调 | ||||
| 光学系统*** | 6.5:1可变倍，放大倍率29～163或58～326 | ||||
| 软件 | Vispec测量软件（VMG版） | ||||
| 运动控制 | 自主专利的CNC直流伺服系统 | ||||
| 保修期 | 1年 | ||||
| 工作环境 | 温度20℃±2℃，温度变化<2℃/hr，湿度30～80% | ||||
| 振动<0.002g，低于15Hz | |||||
| 电源 | 220V/50Hz/10A | ||||
| * L表示测量长度，以毫米为单位。 ** Z轴的机械精度，聚焦的精度与工件表面有很大关系。 *** 放大倍率为近似值，具体值与显示器的尺寸以及显示器的分辨率相关。 |
周到的售后服务：
1）本仪器自售出之日起7天内在保证外观及仪器完好无损情况下可无条件退货（运费自付）；
2）自售出之日起15天内，如发生性能故障，且产品和包装保证完好无划伤的情况下，可更换同型号产品，但人为损坏除外；
3）产品自售出之日起保修1年和终身维护，但配件不在保修范围内；
4）保修服务只限正常使用下有效；
5）保修期间由我公司提供邮寄费。
