VMQ-闪测影像仪

「15年行业经验,福建本地服务,售后保障」
产品型号:
 VMQ-闪测影像仪
相关标准: 品牌和销量国内领先
产品特点: 精准闪测,一键即得

联系电话0592-5701967 联系在线客服

电话咨询

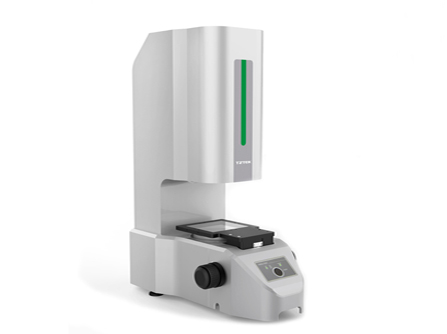

工件的高效多批量精密检测——VMQ100C一键闪测影像仪的详细描述:
    VMQ是天准公司面向客户快速测量需求而研发的一款闪测影像测量仪。该测量仪器不仅凝聚了影像测量领域的多项先进技术成果,而且还融入了快速闪测的创新测量理念。此款影像测量仪特别适合于批量测量手机配件、齿轮、弹簧、螺钉等较小尺寸的工件,速度快,操作简单;对于复杂工件,仅需一键即可实现快速测量,极大地提高了测量效率。
仪器特点
◆ 精准闪测,一键即得;
◆速度快,效率高,适合批量测量需求;
◆ 操作简单,一键按下,即可快速完成所有的测量过程,并输出测量结果;
◆自动图像配准功能,无需定位工件,无需夹具,简化操作;
◆ 可同时识别多个测量工件并进行测量,输出结果;
◆测量结果可输出Word、Excel、CAD等格式;
◆ 大口径双远心镜头,直径100mm,实现全景测量;
◆使用1000万像素图像传感器,分辨率高;
◆ 测量过程无需平台运动,安静可靠;
◆配置了丰富的外部接口,可以定制集成到生产线,实现快速在线测量。

技术参数

型号                                      VMQ100C
测量范围(mm)*72.5×52
Z轴行程(mm)                                          40
外部尺寸(mm)                                 580×320×800
重量(kg)                                         35
承重(kg)                                          3
测量精度                                          5μm
最大待测工件高度                                         35mm
最小显示单位                                         0.1μm
光源轮廓光              LED冷光源(绿色平行光),256级亮度可调
表面光4分区环状LED冷光源(白色),各段独立控制,256级亮度可调
图像传感器                                  1000万像素工业相机
软件Vispec测量软件(VMQ版)
光学镜头                                  Φ100mm双远心镜头
景深                                        30mm
保修期                                           1年
工作环境                           温度20°C±5°C,湿度30~80%
                             振动<0.002g,低于15Hz
电源                                   220V/50Hz/3A




* 客户可根据需求选配500万像素工业相机,图像视野为95mm×80mm,有效测量区域为Φ80mm


应用行业
机械、电子、模具、注塑、五金、橡胶、低压电器,磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机(电脑)、液晶电视(LCD)、印刷电路板(线路板、PCB)、汽车、医疗器械、钟表、仪器仪表等。

测量对象
LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件(连接器、接线端子)、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、、轴承、五金件、冲压件、筛网、试验筛、水泥筛、网板(钢网、SMT模板)等。

测量元素
长度、宽度、高度、孔距、间距、Pin间距、厚度、圆弧、直径、半径、槽、角度、R角等。
