五、金相图像分析系统

系统简介

金相图像分析系统是黑色金属金相检测领域的重要检测工具，综合了我公司在金相分析

领域近20 年的应用经验和技术积累，以及显微光学设计人员、资深金相应用专家的心血，

结合最新的图像处理分析技术、网络技术及软件技术，采用Intel 公司的图像处理引擎，模

块化框架设计，具备非常丰富的处理、测量功能和易于操作的界面，而且该软件作为运载金

相应用经验的平台，适用面非常广泛，既提供了“一键式”操作，让金相检验经验不足的人员

可以借助资深金相检验专家的经验得到准确地测量评级结果，也可以根据使用人员的经验和

要求，自行定制处理条件和测量步骤。可广泛应用于机械、冶金、石油、化工、地质、汽车、

电力等领域。

系统特点

A．采用Intel 公司基于Pentium 系列处理器优化的图像处理引擎，同时结合模式识别、神

经网络、小波与分形等方面的先进算法，实现了黑白图像的自动分割和彩色图像的自动

聚类分析，具有先进的图像处理与识别功能，测量准确。

B．真彩色图像处理分析，完全兼容黑白图像，信息更为丰富。充分利用计算机系统资源，

采集速度更快，更为稳定。

C．平台化软件的设计思想，随着操作人员的不断使用，试样素材的不断累积、分类以及使

用经验的积累，软件具备了更多的内在价值。

D．图像、操作界面集中于一个显示器，操作更为方便，而且利用计算机显示器显示图像，

刷新率更高，图像更细腻，解决视频显示器固有的闪烁问题

E．操作简便，按照出厂设置可以“一键式”操作，也可以自行定制处理参数，测量过程，

并且这些设置可以独立保存，因而金相检测人员的知识和经验可以保存和共享。

F．提供图文报告，报告可以保存为Word，Excel 等通用文件格式存储，报告中图片可以为

实际倍率大小。

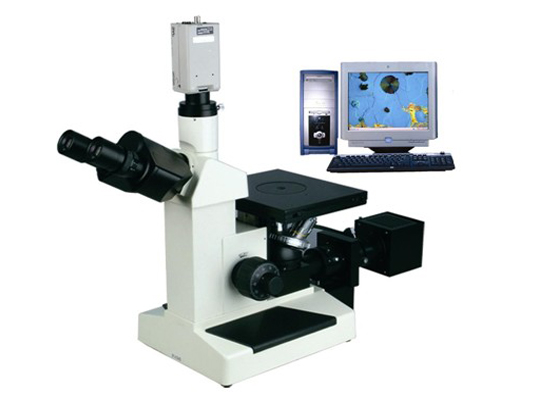

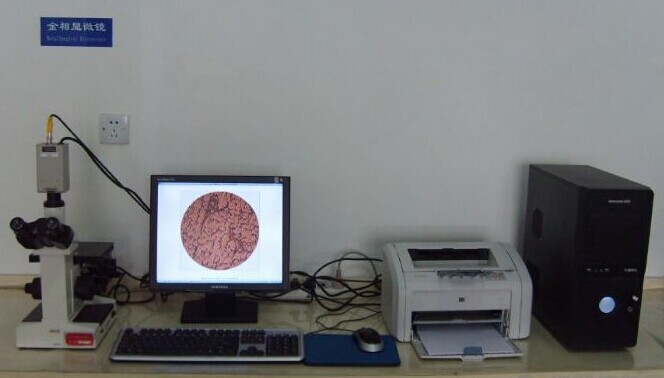

系统组成

软件功能介绍（定量金相分析评级部分）

原理：

采集图象→ 图像二值化→ 去杂去噪→ 依据相关金相标准评级→ 出报告

通用功能

主要功能：摄像、图像处理、图像二值化、含量百分比测量、常规形态测量、几何测量等、

叠加标尺、金相照片定倍打印。

非金属夹杂物测量功能

晶粒度测量功能

金属平均晶粒度测量、铁素体晶粒度测量、双相晶粒度测量、薄板晶粒度测量

脱碳层深度测量功能

参照标准GB224-87

自动测脱碳层深度/手动测脱碳层深度

渗碳层深度测量功能

自动测渗碳层深度/手动测渗碳层深度

层深（镀层厚度、渗氮）测量功能

相测量评级功能

参照标准：GB 640186,GB/T 13305-91

多相含量测量功能

碳化物测量分析功能

球墨铸铁测量评级功能

参照标准： GB9441-88

分析内容：石墨大小评级，石墨球化率评级等。

灰铸铁测量评级功能

参照标准：GB7216-87,ISO945

分析内容：石墨长度、石墨分布、珠光体数量、珠光体片间距、碳化物数量、磷共晶数

量。

颗粒度测量功能

软件功能介绍（金相图谱比对评级部分）

原理：

摄像→与相应金相标准图谱同屏幕同倍率比对评级→ 出报告

本软件可根据用户的使用需要终身免费为用户增减标准图

谱库。最多可添加数百个国家标准/行业标准/国际标准。（注：很少有用户会同时用到数

百个标准，为尽最大程度缩短用户使用时的检索时间，所以根据用户需要免费进行定制图谱

数量）

周到的售后服务：
1）本仪器自售出之日起7天内在保证外观及仪器完好无损情况下可无条件退货（运费自付）；
2）自售出之日起15天内，如发生性能故障，且产品和包装保证完好无划伤的情况下，可更换同型号产品，但人为损坏除外；
3）产品自售出之日起保修1年和终身维护，但配件不在保修范围内；
4）保修服务只限正常使用下有效；
5）保修期间由我公司提供邮寄费。
