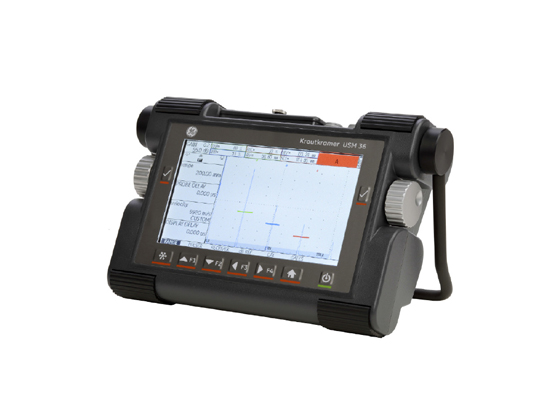

美国GE(德国KK) USM36 DAC超声波探伤仪

美国GE USM36DAC超声波探伤仪较USM35X穿透能力更强,USM36DAC屏幕像素升级到480*800pixels,同时屏幕尺寸也扩展到7英寸,可通过8G的SD卡将数据导出,电池使用时间由原来的8小时提升到13小时。

联系电话0592-5701967 联系在线客服

电话咨询

产品详细简介:
 美国GE(德国KK) USM36DAC超声波探伤仪为USM35X的升级产品,
美国GE USM36DAC超声波探伤仪较USM35X穿透能力更强,USM36DAC屏幕像素升级到480*800pixels,同时屏幕尺寸也扩展到7英寸,可通过8G的SD卡将数据导出,电池使用时间由原来的8小时提升到13小时。
美国GE USM36DAC超声波探伤-特点:
1、同类产品中最大的可视型扫描显示屏
USM36中的一个重大改进就是其 7 英寸大屏幕、具有 800 x 480 像素的分辨率。整个区域都可以显示清晰的 A 型扫描、使其成为同类产品中的最佳产品。即使是在明亮的阳光下、当结束一天漫长的工作后、用疲惫的眼睛也可轻松查看并准确解读信号。

2、操作简单而高效
Krautkramer USM36DAC采用大家熟悉的前款型号旋钮,但功能键如今却被最简化为简单直观的6键键盘,使操作简单而高效;检测设置也易于操作。不仅仅供在以前检测中使用过USM Go和USM Go+的技术人员使用、因为设置数据可直接从这些拥有相同用户界面的仪器中转移。此外、这种通用的界面还可确保熟悉 USM Go仪器的技术人员快速娴熟地操作。

3、灵活的数据报告和存储
除了易于解读且清晰的A型扫描外,USM36数据报告还可包括屏幕截图和A型扫描视频、其中可以记录下A型扫描以供后续分析或提供检验证明。所有数据均存储在可移除式SD卡上、并可提供JPEG或BMP 格式的报告。

4、综合全面的连接性
连接性是USM36的主要特色。数据可以存储在可移除式SD卡或U盘上、旨在进行记录或允许数据共享。VGA连接允许仪器的显示内容在外接显示器或投影屏幕上显示,以方便培训使用。
检测设置也易于操作。不仅仅供在以前检测中使用过USM Go和USM Go+的技术人员使用、因为设置数据可直接从这些拥有相同用户界面的仪器中转移。此外、这种通用的界面还可确保熟悉 USM Go仪器的技术人员快速娴熟地操作。

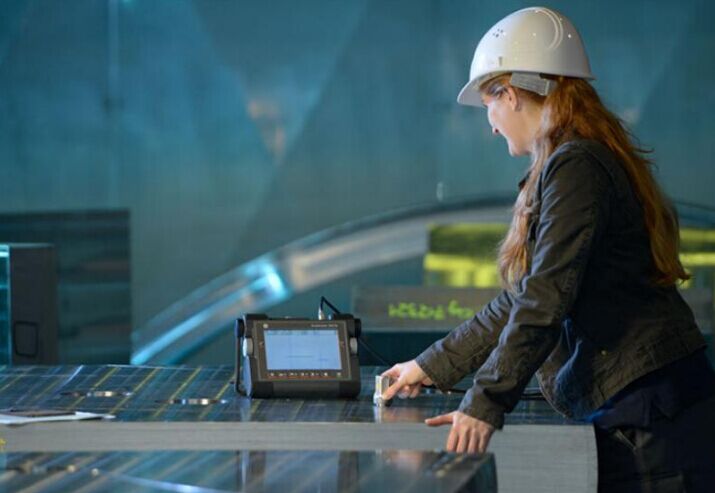

5、可在最恶劣的环境中使用
USM36DAC 能够充分防止灰尘和水进入IP66外壳、并且可在-10°C 至 +55°C 的环境温度下操作。此外、它还可在多沙沙漠、冰冻废土以及 在潮湿的热带地区使用。
新型探伤仪的重量仅2.2kg,可通过电池或电源供电。其锂离子电池具有超过13小时的工作寿命、带内置电池充电器、适用较长的班次使用。

美国GE USM36超声波探伤仪-有三个版本可供选择
多功能仪器有三个版本可供选择、能够满足最标准的检验 标准。最高级的版本可以在DAC,AWS 和 DGS 模式下工作、其特色是使用强大的方波脉冲获得优异的材料穿透能力、能够适应 GE 已取得专利的 trueDGS 探头技术、它通过采用 DGS 方法以及享有专利的「幻影回声探测」技术、提供无与伦比的缺陷大小检测精度。
技术参数
美国GE USM36DAC超声波探伤仪-技术参数:

显示屏幕
液晶尺寸/有效范围(宽 × 高)7"/152.4 × 91.44 mm
分辨率(宽 × 高)800 × 480像素
测量范围4...14108mm(555"),纵波
显示屏
显示移位(延时)-15...3500 μs
探头延时0...1000 μs
声速范围250...16000 m/s
脉冲重复频率自动优化15...2000Hz,三种自动设置模式:低、中、高档和手动模式
接头
探头接头2xLEMO-1或2xBNC
USB接口USB B型接头
脉冲发生器
脉冲发生器模式尖脉冲发生器(可选):方波脉冲发生器
脉冲发生器电压(SQ 模式)120...300 V,以10V 为步进、容差为10%
脉冲发生器下降/上升时间最大10ns
脉冲发生器宽度(SQ 模式)30...500 ns,以10ns 为步进
脉冲发生器幅度(尖脉冲模式)低档:120V,高档:300V
脉冲发生器能量(尖脉冲模式)低档:30 nS,高档:100 nS
阻尼50Ω,1000Ω
脉冲发生器
数字增益动态范围110dB,以0.2dB 为步进可调
模拟带宽0.5...20MHz
滤波器宽带:1-5MHz/2, 2.25MHz/4, 5MHz/10MHz/13, 15MHz
整流整流正半波、负半波、全波、射频信号
栅极
独立栅极栅极A和B(由栅极 A 触发),栅极C(选项、由栅极A或B触发)
测量模式峰值、侧翼、J侧翼、首个峰值
存储器
卡槽适用于所有标准SD卡的SD卡槽
容量8GB,SD卡
数据集UGO数据结构、以ASCII形式表示
报告JPG或BMP格式
概述
电池锂离子电池、工作时间:充满电时13个小时
充电方法(标准):内置电源适配器,充电方法(可选):外部充电器
充电电量:与充电电量成比例的指示符
电源适配器通用供电单元100...240VAC,50/60Hz
主机尺寸(宽 × 高 × 深)255 × 177 × 100mm (10” × 7.0” × 3.9”)
重量2.2kg(含电池)
语言保加利亚语、汉语、捷克语、荷兰语、英语、芬兰语、法语、德语、匈牙利语、意大利语、日语、挪威语、波兰语、葡萄牙语、罗马尼亚语、俄语、西班牙语、瑞典语
外壳符合IEC 60529 标准的 IP66
工作温度-10...55°C
选件
AWSAWS 校准工具、符合 AWS D1.1 结构焊接规范
DAC/JISDAC/CNDACDAC校准工具,16点,符合EN1712,EN1713,EN1714,ASTM E164,ASME,ASMEIII,JIS Z3060及GB11345 等标准
TCG: 动态范围120dB,斜率110dB/μs
DGSDGS校准工具,符合:EN 1712,EN 1713,EN 1714 及 ASTM E164 等标准
数据记录器网格文件创建
3G栅极C
SWP用于脉冲发生器的参数优化,电压设置 120 … 300V,以10V 为步进,脉冲宽度设置 30...500ns,以10ns 为步进
幻影PRF幻影 PRF 用于识别错误回声、这类回声由低衰减材料中的多次反射造成
BEA布莱克沃尔回声衰减


规格符合 EN 12668 标准
符合 EN 12668 标准的仪器规格请参见标准包装中包含的产品 CD。
